Содержание
- Особенности устройств(а)
- Конфигурация тестового стенда, список инструментов тестирования
- Результаты тестов
- Выводы
Справочные материалы
Объект исследования: Серийно выпускаемый ускоритель трехмерной графики (видеокарта) Asus ROG Strix RX 480 OC 8 ГБ 256-битной GDDR5
Сведения о производителе: Компания Asustek Computer (торговая марка Asus) основана в 1989 году в Китайской Республике (Тайвань). Штаб-квартира в Тайбэе/Тайвань. На рынке в России с 1992 года. Старейший производитель видеокарт и материнских плат. Сейчас выпускает очень широкую гамму продуктов по многим разделам IT-индустрии (включая мобильный сегмент). Производство в Китае и на Тайване. Общая численность работников около 2000 человек.
Устройство(а)
| Asus ROG Strix RX 480 OC 8 ГБ 256-битной GDDR5 (ROG STRIX-RX480-O8G-GAMING, P/N 90YV09K0-M0NM00) | |||
|---|---|---|---|
| Параметр | Значение | Номинальное значение (референс) | |
| GPU | Radeon RX 480 (Polaris 10) | ||
| Интерфейс | PCI Express x16 | ||
| Частота работы GPU (ROPs), МГц | 1120—1330 (OC Mode)/1120—1310 (Gaming Mode)/1120—1290 (Silent Mode) | 1120—1266 | |
| Частота работы памяти (физическая (эффективная)), МГц | 2000 (8000) (OC Mode)/2000 (8000) (Gaming Mode)/2000 (8000) (Silent Mode) | 2000 (8000) | |
| Ширина шины обмена с памятью, бит | 256 | ||
| Число вычислительных блоков в GPU | 36 | ||
| Число операций (ALU) в блоке | 64 | ||
| Суммарное количество блоков ALU | 2304 | ||
| Число блоков текстурирования (BLF/TLF/ANIS) | 144 | ||
| Число блоков растеризации (ROP) | 32 | ||
| Размеры, мм | 300×120×40 | 220×100×35 | |
| Количество слотов в системном блоке, занимаемые видеокартой | 2 | 2 | |
| Цвет текстолита | черный | черный | |
| Энергопотребление | Пиковое в 3D, Вт | 134 | 138 |
| В режиме 2D, Вт | 20 | 22 | |
| В режиме «сна», Вт | 3 | 3 | |
| Уровень шума | В режиме 2D, дБА | 20,0 | 22,5 |
| В режиме 2D (просмотр видео), дБА | 25,0 | 22,5 | |
| В режиме максимального 3D, дБА | 32,0 | 45,5 | |
| Выходные гнезда | 1×DVI (Dual-Link/HDMI), 2×HDMI 2.0b, 2×DisplayPort 1.3/1.4 | 1×HDMI 2.0b, 3×DisplayPort 1.3/1.4 | |
| Поддержка многопроцессорной работы | CrossFire | ||
| Максимальное количество приемников/мониторов для одновременного вывода изображения | 4 | 4 | |
| Дополнительное питание: количество 8-контактных разъемов | 1 | Нет | |
| Дополнительное питание: количество 6-контактных разъемов | Нет | 1 | |
| Максимальное разрешение 2D | Display Port | 4096×2160 | |
| HDMI | 4096×2160 | ||
| Dual-Link DVI | 2560×1600 | ||
| Single-Link DVI | 1920×1200 | ||
| Максимальное разрешение 3D | Display Port | 4096×2160 | |
| HDMI | 4096×2160 | ||
| Dual-Link DVI | 2560×1600 | ||
| Single-Link DVI | 1920×1200 | ||
| Комплектация локальной памятью | |
|---|---|
Карта имеет 8 ГБ памяти GDDR5 SDRAM, размещенной в 8 микросхемах по 8 Гбит на лицевой стороне PCB. Микросхемы памяти Samsung (GDDR5). Микросхемы рассчитаны на номинальную частоту работы в 2000 (8000) МГц. |  |
| Сравнение с эталонным дизайном (reference) | |
|---|---|
| Вид спереди | |
| Asus ROG Strix RX 480 OC 8 ГБ 256-битной GDDR5 | AMD Radeon RX 480 |
 |  |
| Вид сзади | |
| Asus ROG Strix RX 480 OC 8 ГБ 256-битной GDDR5 | AMD Radeon RX 480 |
 |  |
Печатная плата полностью спроектирована инженерами Asus.
На торце в хвостовой части карты имеются два 4-контактных разъема питания для корпусных вентиляторов. Переключив их с материнской платы либо установив дополнительно, можно заставить их работать, увеличивая или уменьшая обороты в соответствии с нагревом GPU.
Схема питания имеет 7 фаз (6+1) и управляется цифровым контроллером Digi+ ASP1211. Следует также заметить, что традиционно для Asus система питания исполнена по технологии Super Alloy Power II, с использованием современных твердотельных конденсаторов. Мониторингом состояния управляет контроллер IT8705F/AF производства компании ITE (Integrated Technology Express).
В режиме разгона (OC Mode, по умолчанию) частоты у данного ускорителя повышены на 5% относительно стандартных параметров референс-карты, что может обеспечить прирост производительности в 3%-4% в зависимости от разрешения и режима работы. Заметить это визуально почти невозможно.
Карта обладает измененным по сравнению с референс-образцом набором видеовыходов: не 3 DP + 1 HDMI, а 2 DP + 2 HDMI, где верхний разъем HDMI может быть использован для подключения устройств VR (виртуальной реальности), так что данный ускоритель готов для работы с VR-очками, хотя производительности в ряде игр может не хватать для такого режима.
| Система охлаждения | |
|---|---|
Перед нами кулер DirectCu III. Главной его частью является двойной массивный пластинчатый никелированный радиатор. Тепловые трубки, впрессованные в медное основание, обеспечивают равномерное распределение тепла по ребрам обеих частей радиатора. С помощью дополнительной подошвы на второй части радиатора охлаждаются силовые транзисторы. Поверх радиатора установлен кожух с тремя вентиляторами, работающими на одинаковой частоте вращения. Asus декларирует особый материал лопастей вентиляторов, который обеспечивает долговременную работу крыльчаток при неизменной силе прогона воздуха. Напомню, что изюминкой системы охлаждения карт серии Strix является остановка вентиляторов в случае простоя при малом нагреве GPU. Поэтому не стоит пугаться, если при запуске ПК вентиляторы на ускорителе не вращаются. Микросхемы памяти не охлаждаются. Сзади установлена пластина, которая соединяется с торцевой частью PCB и обеспечивает жесткость относительно массивной видеокарты (предотвращая изгиб печатной платы). СО оснащена подсветкой Aura, цветом которой можно управлять с помощью вышеуказанной утилиты GPU Tweak II. После 6-часового прогона под нагрузкой максимальная температура ядра не превысила 55 градусов, что является отличным результатом для видеокарты такого уровня. |  |
 | |
| Мониторинг температурного режима с помощью MSI Afterburner (автор А. Николайчук AKA Unwinder) |
|---|
 |
Методика измерения шума
- Помещение шумоизолировано и заглушено, снижены реверберации.
- Системный блок, в котором исследовался шум видеокарт, не имеет вентиляторов, не является источником механического шума.
- Фоновый уровень 20 дБА — это уровень шума в комнате и уровень шумов собственно шумомера.
- Измерения проводились на расстоянии 50 см от видеокарты на уровне системы охлаждения.
- Режимы измерения:
- Режим простоя в 2D: загружен интернет-браузер с сайтом iXBT.com, окно Microsoft Word, ряд интернет-коммуникаторов.
- Режим 2D с просмотром фильмов: используется SmoothVideo Project (SVP) — аппаратное декодирование со вставкой промежуточных кадров.
- Режим 3D с максимальной нагрузкой на ускоритель: используется тест FurMark.
В режиме простоя в 2D температура составляла 49 °C, вентиляторы не работали. Шум был равен фоновому — 20,0 дБА.
При просмотре фильма с аппаратным декодированием температура поднималась до 51 °C, после чего вентиляторы включались и работали на частоте 1200 оборотов в минуту, общий уровень шума вырастал до 25,0 дБА.
В режиме максимальной нагрузки в 3D температура достигала 55 °C. Вентиляторы при этом раскручивались до 2081 оборота в минуту, шум вырастал до 32,0 дБА. Данная СО демонстрирует средний уровень шума, и с учетом высокой эффективности охлаждения GPU под нагрузкой можно было бы рекомендовать чуть ослабить агрессивный режим работы кулера, улучшив акустический комфорт.

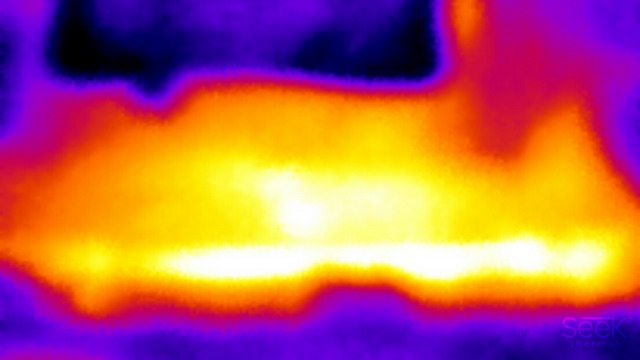

Термоснимок
Наибольший нагрев — в зоне GPU (это видно через отверстия в задней крышке).
| Комплектация | |
|---|---|

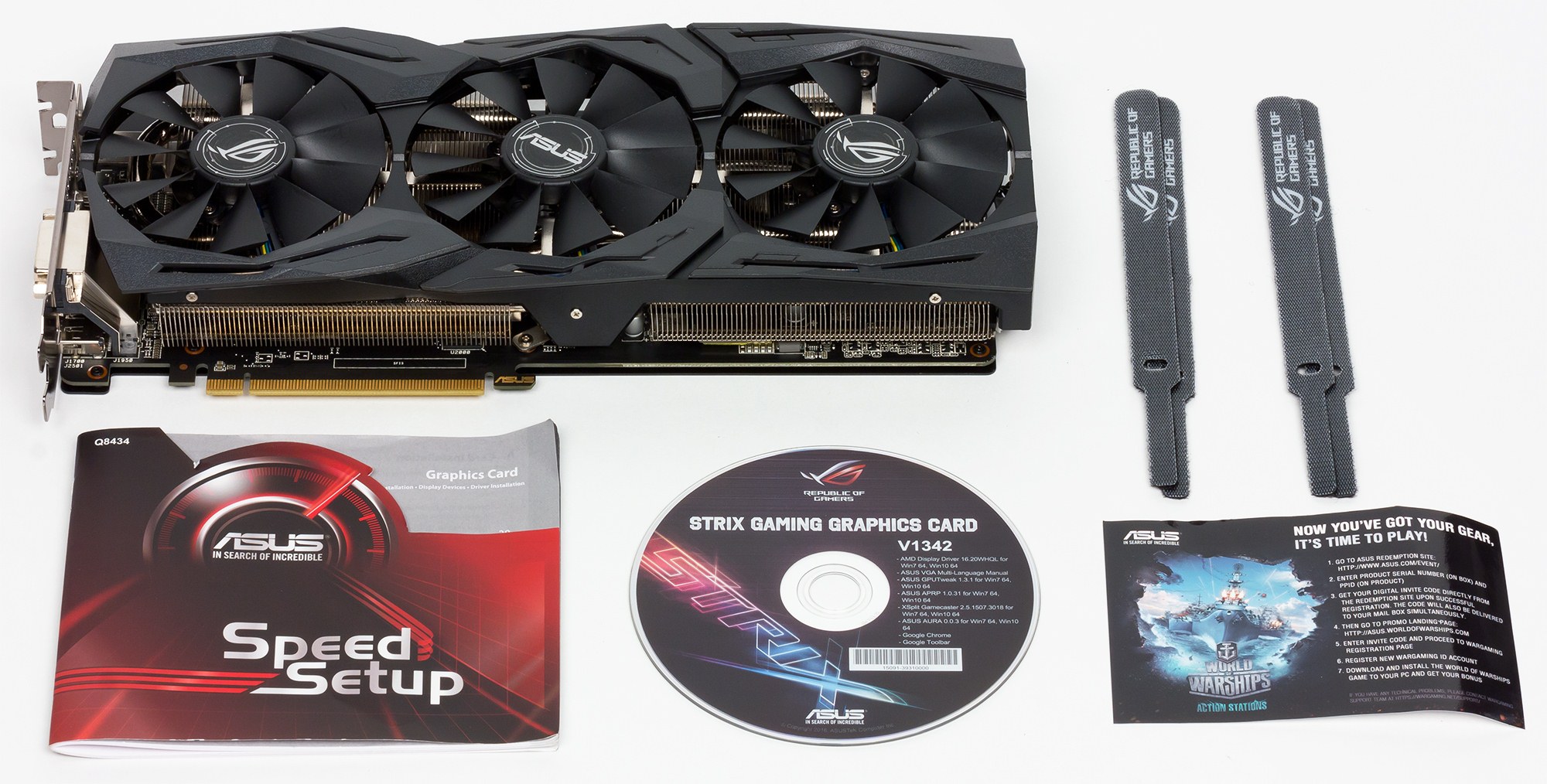

Базовый комплект поставки должен включать в себя руководство пользователя, диск с драйверами и утилитами. Мы видим базовый комплект плюс бонусы в виде фирменных стяжек и ваучера на игру World of Warships. |  |
| Упаковка | |
|---|---|
 |  |
Установка и драйверы
Конфигурация тестового стенда
- Компьютер на базе процессора Intel Core i7-5960X (Socket 2011):
- процессор Intel Core i7-5960X (o/c 4 ГГц);
- СО Intel Thermal Solution RTS2011LC;
- системная плата ASRock Fatal1ty X99X Killer на чипсете Intel X99;
- оперативная память 16 ГБ DDR4 G.Skill Ripjaws4 F4-2800C16Q-16GRK 2800 МГц;
- жесткий диск Seagate Barracuda 7200.14 3 ТБ SATA2;
- 2 SSD Corsair Neutron SSD CSSD-N120GB3-BK;
- блок питания Thermaltake Toughpower DPS G 1050W (1050 Вт);
- корпус Corsair Obsidian 800D Full Tower.
- операционная система Windows 10 Pro 64-битная; DirectX 12;
- монитор Samsung U28D590D (28″);
- драйверы AMD версии Crimson Edition 16.10.2;
- драйверы Nvidia версии 375.63;
- VSync отключен.
Список инструментов тестирования
Методику тестирования и все настройки можно посмотреть здесь.
- Fallout 4 (Bethesda Games Studios/Bethesda Softworks)
- Watch Dogs (Ubisoft)
- Grand Theft Auto V (Rockstar Games/Rockstar Games)
- The Witcher 3: Wild Hunt (CD Projekt RED)
- Middle-earth: Shadow of Mordor (Monolith Productions/Warner Bros. Interactive Entertainment)
- Batman: Arkham Origins (Warner Bros. Interactive Entertainment)
- Tom Clancy’s Rainbow Six: Siege (Ubisoft/Ubisoft)
- Far Cry Primal (Ubisoft/Ubisoft)
- Hitman (2016) (IO Interactive/Square Enix)
- Dragon Age: Inquisition (BioWare/EA)
Результаты тестов: сравнение производительности
- Fallout 4
- Watch Dogs
- Grand Theft Auto V
- The Witcher 3: Wild Hunt
- Middle-earth: Shadow of Mordor
- Batman: Arkham Origins
- Tom Clancy’s Rainbow Six: Siege
- Far Cry Primal
- Hitman (2016)
- Все разрешения на одной странице, No AA, No AF
- Все разрешения на одной странице, АА SMAA/SSAA 1.2 и AF 16x
- Dragon Age: Inquisition
Выводы
| Рейтинг iXBT.com | ||||
|---|---|---|---|---|
| Пояснение | Дата взятия цен из розничной продажи для формирования Рейтингов полезности | |||
| Рейтинг ускорителей iXBT.com демонстрирует нам функциональность видеокарт друг относительно друга и нормирован по самому слабому ускорителю — GeForce GT 730 (то есть сочетание скорости и функций GT 730 приняты за 100%). Рейтинги ведутся по 30 ежемесячно исследуемым нами в рамках i3D-Speed акселераторам (методику рейтингования можно посмотреть здесь). Выбирается группа карт для анализа, куда входят RX 480 и его конкуренты. Для расчета рейтингов полезности использованы цены из розничной продажи на период, указанный справа. | середина ноября 2016 г. | |||
| № | Название ускорителя | Рейтинг iXBT.com | Рейтинг полез. | Цена |
| 08 | GTX 1060 6 ГБ, 1507—1860/8000 | 2070 | 711 | 291 |
| 11 | Asus Strix RX 480 OC 8 ГБ, 1120—1330/8000 | 1890 | 624 | 303 |
| 12 | RX 480 8 ГБ, 1188—1266/8000 | 1820 | 605 | 301 |
| 13 | GTX 970 4 ГБ, 1050—1177/7000 | 1780 | 587 | 303 |
| 14 | R9 390 8 ГБ, 1000/1000/6000 | 1680 | 497 | 338 |
Комментарий к Рейтингам iXBT.com
В момент выхода цена GeForce GTX 1060 была значительно выше, чем у RX 480, так что эти ускорители, по сути, не были конкурентами (а RX 480 весьма успешно соперничал c GTX 970). Однако затем цены на GTX 1060 сильно упали, а Radeon RX 480 подешевел пока еще не так кардинально, и от их сравнения теперь никуда не деться. В наборе наших тестов GTX 1060 заметно быстрее, и поскольку показатели ускорителя Asus выше аналогичных для среднестатистического Radeon RX 480 (референс-карты) всего на 3,9%, на расклад сил это никак не влияет.
| Рейтинг полезности | ||||
|---|---|---|---|---|
| Пояснение | Дата взятия цен из розничной продажи для формирования Рейтингов полезности | |||
| Рейтинг полезности тех же карт получается, если показатели предыдущего рейтинга разделить на цены соответствующих ускорителей | середина ноября 2016 г. | |||
| № | Название ускорителя | Рейтинг полез. | Рейтинг iXBT.com | Цена |
| 01 | GTX 1060 6 ГБ, 1507—1860/8000 | 711 | 2070 | 291 |
| 05 | Asus Strix RX 480 OC 8 ГБ, 1120—1330/8000 | 624 | 1890 | 303 |
| 07 | RX 480 8 ГБ, 1188—1266/8000 | 605 | 1820 | 301 |
| 10 | GTX 970 4 ГБ, 1050—1177/7000 | 587 | 1780 | 303 |
| 20 | R9 390 8 ГБ, 1000/1000/6000 | 497 | 1680 | 338 |
Комментарий к Рейтингам полезности
На момент написания материала цена ускорителя Asus была почти такой же, как у среднестатистического Radeon RX 480 с 8 ГБ, поэтому продукт Asus оказался в итоге на строку выше (из-за чуть более высоких частот работы). Между тем GTX 1060 не только быстрее, но еще и немного дешевле, так что именно этот ускоритель на сегодня является самым выгодным по соотношению цены и производительности среди продуктов среднеценового сегмента (300—350 долларов).
Asus ROG Strix RX 480 OC (8 ГБ) — хороший вариант Radeon RX 480, демонстрирующий производительность в среднем на 4% выше, чем референс-карта, и имеющий эффективную, хотя и не слишком тихую систему охлаждения. Наличие 8 гигабайт памяти обеспечивает неплохой потенциал для современных мощных игр. Собственно, на этом плюсы заканчиваются. А минус (причем у всех карт на Radeon RX 480) один: стоимость! При наличии мощного и энергоэффективного конкурента в лице GTX 1060 просто необходимо значительное снижение цен на RX 480, иначе покупать этот ускоритель AMD нет смысла: GeForce GTX 1060 6 ГБ превосходит его по всем параметрам, и даже 8 ГБ памяти у RX 480 практически ничего ему не дают. Когда стоимость RX 480 упадет до отметки на 10%-15% ниже, чем у GTX 1060, можно будет вновь принимать этот ускоритель во внимание и выбирать лучшую из карт разных производителей.
Окончательное решение традиционно остается за нашими читателями (смотрите на актуальные цены ниже!).
В номинации «Оригинальный дизайн» (за ноябрь 2016 года)
награду получила карта:
- Asus ROG Strix RX 480 OC 8 ГБ 256-битной GDDR5
| Средняя текущая цена (количество предложений) в московской рознице: | |
|---|---|
| Рассматриваемые карты | Конкуренты |
| RX 480 8 ГБ — 17500 руб. (на 10.05.17) | GTX 970 — 17500 руб. (на 10.05.17) |
| RX 480 8 ГБ — 17500 руб. (на 10.05.17) | GTX 960 4 ГБ — 12000 руб. (на 10.05.17) |
| RX 480 8 ГБ — 17500 руб. (на 10.05.17) | R9 390 — 17000 руб. (на 10.05.17) |
| RX 480 8 ГБ — 17500 руб. (на 10.05.17) | GTX 1060 6 ГБ — 16500 руб. (на 10.05.17) |
| Asus ROG Strix RX 480 OC (8 ГБ) — | RX 480 8 ГБ — 17500 руб. (на 10.05.17) |
